Máy đo tán sắc EXFO FTBx-570 là mô-đun chuyên dụng đo tán sắc quang (Chromatic Dispersion – CD và Polarization Mode Dispersion – PMD). FTBx-570 là dòng thiết bị đo kiểm tán sắc mới của hãng EXFO. Thiết bị được thiết kế để phục vụ đo kiểm chất lượng sợi quang trước khi triển khai hệ thống truyền dẫn tốc độ cao như 10G, 40G, 100G hay DWDM.

Với độ chính xác cao, giao diện trực quan và khả năng đo nhanh chóng, FTBx-570 CD/PMD giúp kỹ sư mạng dễ dàng phát hiện, phân tích và đánh giá khả năng truyền dẫn của tuyến cáp quang – đặc biệt quan trọng trong các mạng đường trục, metro, hoặc tuyến backbone băng thông lớn.

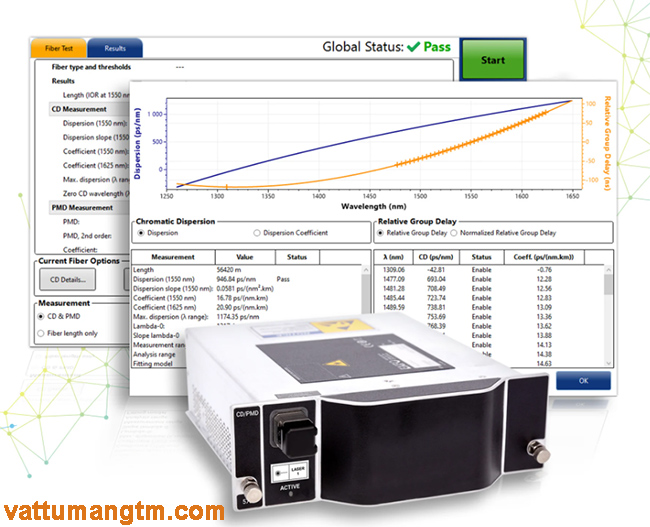

May Do Tan Sac Exfo Ftbx 570

Ưu điểm nổi bật của máy đo tán sắc EXFO FTBx-570

Đo CD/PMD một đầu (Single-ended): Cho phép đo từ một đầu tuyến, giảm thiểu nhu cầu di chuyển và tiết kiệm thời gian.
Tốc độ đo nhanh chóng: Cung cấp kết quả đo CD và PMD trong vòng 25 giây hoặc ít hơn, giúp tăng hiệu suất làm việc.
Kết nối đám mây: Tích hợp với nền tảng EXFO Exchange, hỗ trợ quản lý công việc và báo cáo từ xa, đảm bảo tuân thủ quy trình vận hành.
Phạm vi đo rộng: Hỗ trợ đo trong các dải bước sóng O, S, C và L, phù hợp với nhiều ứng dụng mạng khác nhau.
Hình thức nhỏ gọn và chắc chắn: dễ dàng đo kiểm hiện trường
Tuân thủ tiêu chuẩn quốc tế: Đáp ứng các tiêu chuẩn ITU-T G.650.3, EIA/TIA FOTP-175B, EIA/TIA FOTP-243 và IEC 61282-9, đảm bảo độ tin cậy và chính xác của phép đo.

Ftbx 570 Cd Pmd

Thông số của máy đo tán sắc EXFO FTBx-570 CD/PMD

Thông số kỹ thuật	Giá trị / Mô tả
Dải bước sóng đo	O-band: 1310 ± 1 nm SCL-band: 1475 nm đến 1626 nm
Phạm vi đo khoảng cách	Từ 1 km đến 240 km
Dải động (SCL-band)	30 dB (tối đa 37 dB khi dùng với phản xạ Reflector)
Thời gian đo	Chỉ 25 giây cho kết quả CD và PMD
Sai số đo khoảng cách	± (0.01 + 1% × khoảng cách)
Sai số đo CD (Chromatic Dispersion)	± 2.5 ps/nm
Zero Dispersion Wavelength (ZDW)	± 1.5 nm (áp dụng cho sợi G.653, G.655.C, G.655.D)
Phạm vi đo PMD (Polarization Mode Dispersion)	Lên tới 35 ps
Sai số đo PMD	± (0.2 + 5% × giá trị PMD) (ps)
Phương pháp đo	Đo một đầu tuyến (single-ended), không cần đồng bộ 2 đầu
Chuẩn đo lường tuân thủ	ITU-T G.650.3, TIA FOTP-175B, IEC 61282-9
