Tải giả AC/DC là thiết bị dùng để mô phỏng tải điện nhằm kiểm tra hoạt động của các nguồn điện như UPS, inverter hoặc nguồn AC/DC. Thiết bị này có thể giả lập nhiều loại tải khác nhau (dòng, áp, điện trở, công suất). Mô phỏng điều kiện thực tế (kể cả tải phi tuyến, dòng khởi động). Cho phép đo các thông số như điện áp, dòng, công suất, hệ số công suất.
<<Tham khảo>> Fluke 114 – Đồng hồ vạn năng số chuyên dụng cho kiểm tra điện

Tính năng nổi bật của Chroma 63800

Tải giả AC/DC lập trình, mô phỏng điều kiện tải thực tế để kiểm tra nguồn điện
Hỗ trợ nhiều chế độ tải và có khả năng mô phỏng tải phi tuyến gần giống mạch thật
Điều chỉnh được hệ số công suất (PF) và hệ số đỉnh (CF)
Tích hợp đo lường đầy đủ các thông số điện để phân tích hiệu năng
Có cơ chế tự điều chỉnh giúp hệ thống hoạt động ổn định khi test
Hỗ trợ chạy song song và 3 pha cho ứng dụng công suất lớn
Dải làm việc: điện áp đến 350 Vrms, công suất tối đa đến 4500 W, tần số 45–440 H

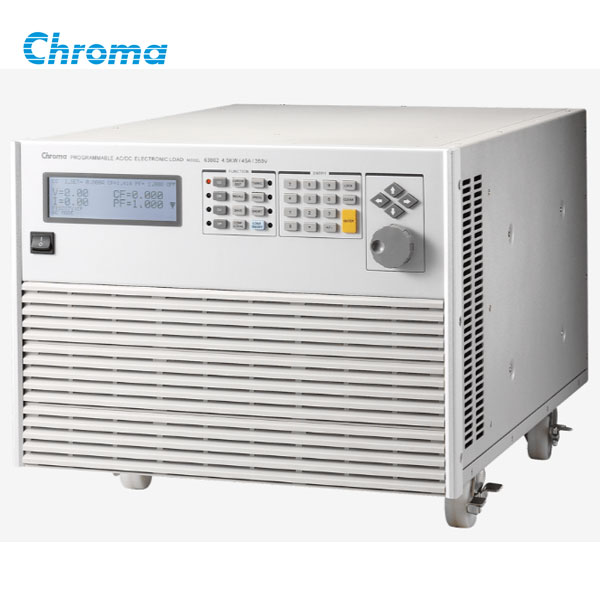

Avt 63800

Ứng dụng của tải giả AC/DC Chroma 63800

Kiểm tra và đánh giá UPS (khả năng cấp tải, chuyển mạch, độ ổn định)
Thử nghiệm inverter (năng lượng mặt trời, hệ độc lập, hòa lưới) với các điều kiện tải thực tế
Kiểm tra nguồn AC/DC về đáp ứng tải, độ ổn định và chất lượng điện năng
Mô phỏng tải chỉnh lưu, tải phi tuyến để đánh giá biến dạng dòng (THD) và hệ số công suất (PF)
Ứng dụng trong R&D, phòng thí nghiệm và sản xuất để kiểm định thiết bị điện
Kiểm tra hệ thống lưu trữ năng lượng, bộ sạc và pin dưới các chế độ tải khác nhau

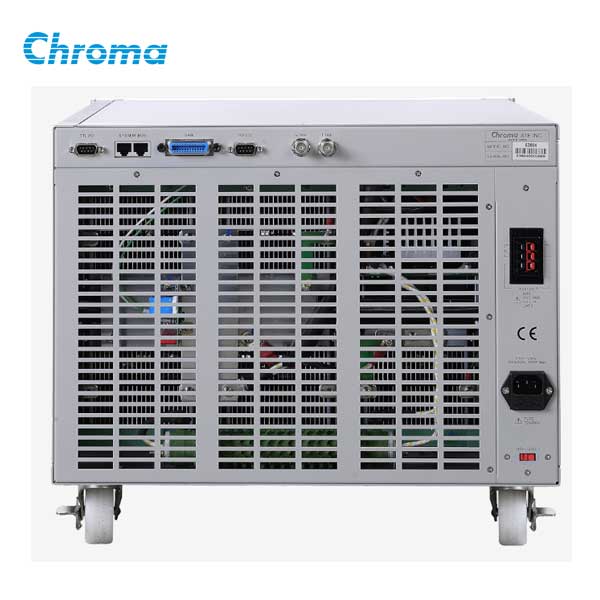

Chroma 63800

BẢNG THÔNG SỐ KỸ THUẬT CHÍNH – CHROMA 63800 SERIES

Thông số	63802	63803	63804
Công suất định mức	1800 W	3600 W	4500 W
Điện áp làm việc (AC)	50 ~ 350 Vrms	50 ~ 350 Vrms	50 ~ 350 Vrms
Điện áp đỉnh	500 Vpeak	500 Vpeak	500 Vpeak
Dải dòng (AC)	0 ~ 18 Arms	0 ~ 36 Arms	0 ~ 45 Arms
Dòng đỉnh	54 A	108 A	135 A
Dải tần số	45 ~ 440 Hz, DC	45 ~ 440 Hz, DC	45 ~ 440 Hz, DÁC

CHẾ ĐỘ TẢI AC

Thông số	63802	63803	63804
Chế độ CC (dòng không đổi)	0 ~ 18 A	0 ~ 36 A	0 ~ 45 A
Độ chính xác CC	±(0.1% + 0.2% F.S.)	Tương tự	Tương tự
Chế độ CR (điện trở không đổi)	2.77 Ω ~ 2.5 kΩ	1.39 Ω ~ 2.5 kΩ	1.11 Ω ~ 2.5 kΩ
Chế độ CP (công suất không đổi)	0 ~ 1800 W	0 ~ 3600 W	0 ~ 4500 W
Hệ số đỉnh (CF)	1.414 ~ 5.0	1.414 ~ 5.0	1.414 ~ 5.0
Hệ số công suất (PF)	0 ~ 1 (lead/lag)	0 ~ 1	0 ~ 1

CHẾ ĐỘ CHỈNH LƯU

Thông số	63802	63803	63804
Tần số hoạt động	45 ~ 70 Hz	45 ~ 70 Hz	45 ~ 70 Hz
Công suất CP mode	200 ~ 1800 W	200 ~ 3600 W	200 ~ 4500 W
Dòng xung khởi động (Inrush)	80 Apeak	160 Apeak	200 Apeak

CHẾ ĐỘ TẢI DC

Thông số	63802	63803	63804
Điện áp DC	7.5 ~ 500 V	7.5 ~ 500 V	7.5 ~ 500 V
Dòng DC	0 ~ 18 A	0 ~ 36 A	0 ~ 45 A
Chế độ hoạt động	CC, CV, CR, CP, DC Rectified	Tương tự	Tương tự
Thời gian đáp ứng (rise time)	75 µs	75 µs	75 µs

KHẢ NĂNG ĐO LƯỜNG

Thông số	Giá trị
Điện áp đo (DVM)	0 ~ 500 V
Dòng đo (DAM)	80 A / 160 A / 200 A (tuỳ model)
Thông số đo	V, I, P, S, Q, PF, CF, Freq, R, THDv

BẢO VỆ & GIAO TIẾP

Thông số	Giá trị
Bảo vệ	Quá dòng (OCP), quá áp (OVP), quá công suất (OPP), quá nhiệt (OTP)
Giao tiếp	GPIB, RS-232
Nguồn cấp	115 / 230 Vac ±15%

KÍCH THƯỚC & KHỐI LƯỢNG

Thông số	63802	63803	63804
Kích thước (HxWxD)	177 × 430 × 585 mm	310 × 430 × 585 mm	310 × 430 × 585 mm
Khối lượng	34 kg	60 kg	60 kg

******
