Tier-1 và Tier-2 Fiber Certification: Vì sao chỉ đo OTDR là chưa đủ?

Một tuyến cáp có tín hiệu chưa đồng nghĩa đạt tiêu chuẩn nghiệm thu. OTDR chỉ phản ánh một phần chất lượng hạ tầng cáp quang, trong khi Fiber Certification yêu cầu kết hợp Tier-1 (OLTS) và Tier-2 (OTDR). Hai phép đo bổ sung cho nhau, giúp đánh giá đầy đủ hiệu năng, xác định sự cố và đáp ứng các tiêu chuẩn quốc tế trước khi đưa hệ thống vào khai thác.

“Có tín hiệu” chưa đủ để chứng nhận hạ tầng cáp quang

Một tuyến cáp quang hoạt động ổn định chưa đủ để khẳng định hệ thống đạt tiêu chuẩn khai thác. Trong nhiều dự án Data Center, kết quả đo OTDR vẫn thường được xem là cơ sở đánh giá cuối cùng.

Trên thực tế, OTDR chỉ phản ánh một phần chất lượng của tuyến cáp quang. Fiber Certification yêu cầu xác nhận nhiều chỉ tiêu kỹ thuật khác trước khi nghiệm thu hệ thống.

Theo TIA-568, ISO/IEC 11801 và IEC 14763-3, quá trình chứng nhận không chỉ dựa vào OTDR. Hệ thống còn phải xác nhận suy hao, cực tính, tính liên tục và chất lượng đầu nối. Hồ sơ đo kiểm cũng phải đầy đủ để phục vụ nghiệm thu và quản lý vận hành.

Vì vậy, Tier-1 và Tier-2 không thay thế lẫn nhau. Hai phép đo được kết hợp để đánh giá toàn diện chất lượng hạ tầng cáp quang.

Tier-1 Fiber Certification là gì?

Mục tiêu của Tier-1 là xác nhận tuyến cáp quang đáp ứng các điều kiện cơ bản trước khi đưa vào khai thác. Đây là bước đo kiểm bắt buộc trong quy trình Fiber Certification.

Tier-1 thường sử dụng thiết bị OLTS (Optical Loss Test Set) để đánh giá suy hao đầu cuối của toàn tuyến. Kết quả đo phản ánh mức suy hao mà tín hiệu quang phải chịu khi truyền qua hệ thống.

Các hạng mục được xác nhận gồm:

Suy hao toàn tuyến (Insertion Loss).
Tính liên tục của tuyến cáp (Continuity).
Chiều dài tuyến cáp.
Cực tính (Polarity).
Kết quả Pass/Fail theo giới hạn thiết kế.

Đây là phép đo phản ánh trực tiếp lượng suy hao mà tín hiệu sẽ gặp khi truyền qua toàn bộ tuyến cáp, vì vậy rất phù hợp cho công tác nghiệm thu.

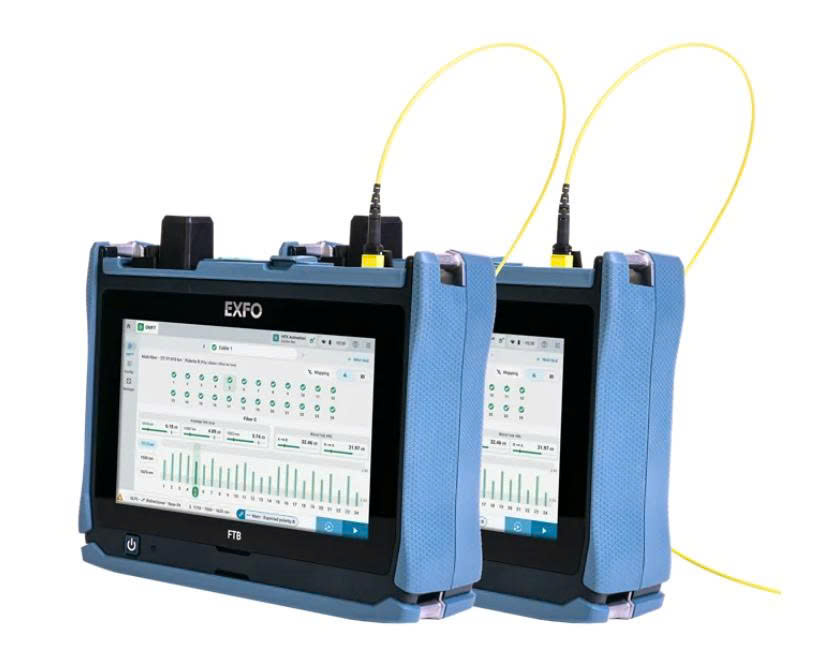

Tham khảo>>Bộ đo kiểm suy hao cáp quang OTDR EXFO FTB Lite 975

Tier-2 Fiber Certification là gì?

Khác với Tier-1 tập trung xác nhận hiệu năng tổng thể của tuyến cáp, Tier-2 đi sâu phân tích từng sự kiện trên đường truyền. Đây là phép đo giúp kỹ sư xác định chính xác vị trí và nguyên nhân gây suy hao hoặc sự cố.

Tier-2 sử dụng OTDR (Optical Time Domain Reflectometer) để phân tích toàn bộ tuyến cáp quang. Thiết bị ghi nhận chi tiết đặc tính của từng điểm kết nối trên đường truyền.

Các thông tin thu được gồm:

Vị trí mối hàn.
Vị trí đầu nối.
Suy hao của từng sự kiện.
Độ phản xạ (Reflectance).
Chiều dài chính xác của tuyến cáp.
Điểm đứt hoặc vị trí suy hao bất thường.

Nhờ khả năng phân tích và định vị sự kiện, Tier-2 hỗ trợ hiệu quả công tác chẩn đoán, khắc phục sự cố và xác minh chất lượng tuyến cáp.

So sánh Tier-1 và Tier-2

Tiêu chí	Tier-1 Fiber Certification	Tier-2 Fiber Certification
Thiết bị đo	OLTS (Optical Loss Test Set)	OTDR (Optical Time Domain Reflectometer)
Mục tiêu	Xác nhận hiệu năng đầu cuối và suy hao toàn tuyến	Phân tích chi tiết từng sự kiện trên tuyến cáp
Thông số đánh giá	Insertion Loss, Continuity, Length, Polarity, Pass/Fail	Event Map, Reflectance, Event Loss, Fault Location, Length
Khả năng định vị sự cố	Không hỗ trợ	Xác định chính xác vị trí lỗi và suy hao
Ứng dụng	Nghiệm thu và chứng nhận hệ thống cáp quang	Chẩn đoán lỗi, bảo trì và xử lý sự cố
Kết quả đo	Đánh giá hiệu năng tổng thể của tuyến cáp	Hiển thị chi tiết từng sự kiện trên đường truyền

Tier-1 và Tier-2 không thay thế lẫn nhau mà phối hợp để hoàn thiện quy trình đo kiểm và chứng nhận hạ tầng cáp quang.

Vì sao OTDR chưa thể thay thế Fiber Certification?

Nhiều đơn vị vẫn cho rằng chỉ cần đo OTDR là đủ để đánh giá chất lượng tuyến cáp quang. Thực tế, mỗi phương pháp đo kiểm chỉ đáp ứng một mục tiêu riêng.

OTDR giúp định vị connector, mối hàn và các điểm suy hao trên tuyến cáp. Tuy nhiên, thiết bị không thay thế phép đo suy hao đầu cuối của OLTS. Ngược lại, OLTS xác nhận suy hao toàn tuyến nhưng không xác định vị trí phát sinh lỗi.

Vì vậy, Tier-1 trả lời liệu tuyến cáp có đáp ứng yêu cầu nghiệm thu hay không. Tier-2 giúp xác định chính xác vị trí và nguyên nhân khi tuyến cáp không đạt tiêu chuẩn. Sự kết hợp giữa Tier-1 và Tier-2 tạo nên quy trình đo kiểm toàn diện. Đây cũng là nền tảng để nghiệm thu, vận hành và bảo trì hạ tầng cáp quang hiệu quả.

Tầm nhìn chiến lược của TMTECH

Qua nhiều dự án Data Center và mạng quang doanh nghiệp, TMTECH nhận thấy không ít hệ thống chưa hoàn thiện hồ sơ đo kiểm. Nhiều đơn vị chỉ lưu kết quả OTDR mà thiếu báo cáo suy hao đầu cuối hoặc kiểm tra cực tính.

Một bộ hồ sơ chứng nhận đầy đủ cần có kết quả suy hao, kiểm tra connector, xác nhận cực tính và báo cáo OTDR. Việc chuẩn hóa quy trình đo kiểm ngay từ đầu giúp rút ngắn thời gian nghiệm thu, thuận tiện cho bảo trì và giảm chi phí khi mở rộng hệ thống.

Ngay cả khi thực hiện đầy đủ Tier-1 và Tier-2, một số sự cố vẫn có thể xuất phát từ connector bẩn, vệ sinh không đúng quy trình hoặc hồ sơ chưa hoàn chỉnh.

Ở bài viết tiếp theo, chúng ta sẽ cùng tìm hiểu 5 sai lầm phổ biến khi nghiệm thu hạ tầng cáp quang Data Center. Đồng thời, bài viết sẽ chia sẻ những giải pháp giúp hạn chế rủi ro ngay từ giai đoạn triển khai.

Kết luận

Trong quá trình nghiệm thu hệ thống cáp quang cho Data Center, OTDR là công cụ rất quan trọng nhưng không phải là giải pháp duy nhất.

Tier-1 Fiber Certification bằng OLTS giúp xác nhận tuyến cáp đạt yêu cầu về suy hao và hiệu năng truyền dẫn, trong khi Tier-2 Fiber Certification bằng OTDR giúp phân tích chi tiết từng sự kiện và xác định chính xác nguyên nhân khi xảy ra lỗi.
