Tiêu chuẩn suy hao cáp quang và cách đo công suất quang

Chuẩn suy hao tín hiệu trong hệ thống cáp quang

Tất cả hệ thống truyền dẫn, từ điện lực đến viễn thông đều gặp hiện tượng suy hao và cáp quang cũng không ngoại lệ. Bài viết này sẽ làm rõ suy hao sợi quang là gì, nguyên nhân gây suy hao và các phương pháp đo kiểm phổ biến để đánh giá chất lượng đường truyền quang.

Suy hao sợi quang là gì?

Suy hao sợi quang là thông số then chốt trong cấu trúc hệ thống truyền dẫn quang, vì nó quyết định khoảng cách tối đa giữa bộ phát, bộ thu hoặc bộ khuếch đại quang trên đường truyền.

Mức suy hao tiêu chuẩn trong hệ thống cáp quang

Theo các tiêu chuẩn quốc tế như ITU-T G.652, G.657 và TIA/EIA-568, mức suy hao tín hiệu trong cáp quang được quy định như sau:

Sợi quang single-mode (SM):
- 1310 nm: ≤ 0.32 dB/km
- 1550 nm: ≤ 0.22 dB/km
Sợi quang multi-mode (MM):
- 850 nm: ≤ 3.5 dB/km
- 1300 nm: ≤ 1.5 dB/km
Suy hao tại đầu nối (Connector Loss): 0.2 – 0.5 dB/mối
Suy hao tại mối hàn (Fusion Splice Loss): 0.01 – 0.05 dB/mối

Các mức suy hao này đóng vai trò làm căn cứ đánh giá chất lượng thi công, đảm bảo hiệu suất truyền dẫn trong hệ thống mạng quang.

Phương pháp kiểm tra bằng máy đo công suất quang

Phương pháp đo suy hao xen sử dụng máy đo công suất quang là một trong những cách kiểm tra chính xác và phổ biến nhất hiện nay, nhờ chi phí đầu tư thấp và thao tác đơn giản.

Thiết bị cần chuẩn bị:

Máy đo công suất quang (Optical Power Meter)
Nguồn sáng quang (Optical Light Source)
2 dây jumper quang (patch cord)
2 đầu nối (adapter)

Quy trình đo suy hao

🔹 Bước 1: Thiết lập giá trị tham chiếu

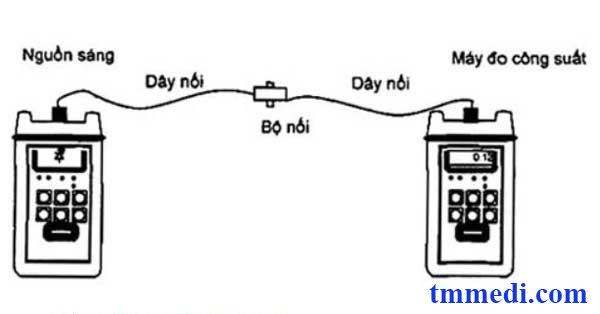

Thiết lập đo trong hình dưới đây:

Các bước thực hiện:

Kết nối nguồn sáng và máy đo công suất bằng 2 dây nối thông qua adapter (như sơ đồ tham chiếu).
Bật máy đo công suất và chọn đúng bước sóng tương ứng với nguồn sáng (ví dụ: 1310nm hoặc 1550nm).
Bật nguồn sáng quang, máy đo sẽ hiển thị giá trị công suất đầu vào (ở đơn vị dBm).
Thiết lập giá trị tuyệt đối này về giá trị tham chiếu và hiển thị giá trị tương đối (dB).

🔹 Bước 2: Đo suy hao sợi quang

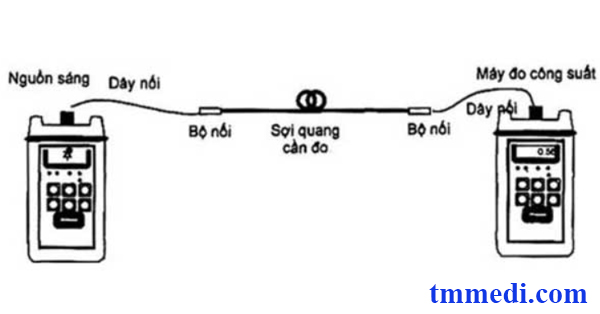

Thiết lập đo theo hình dưới đây:

Các bước thực hiện:

Tháo một trong hai dây nối vừa dùng ở bước trên.
Thay bằng đoạn sợi quang cần kiểm tra (kết nối vào giữa nguồn sáng và máy đo công suất).
Giá trị hiển thị trên máy đo (đơn vị dB) chính là mức suy hao xen (Insertion Loss) của sợi quang đang kiểm tra.

Tổng kết

Đo suy hao cáp quang là bước kiểm tra thiết yếu trong quá trình thi công và bảo trì hệ thống truyền dẫn quang. Áp dụng đúng phương pháp đo và sử dụng thiết bị phù hợp giúp xác định chính xác vị trí và mức độ suy hao, từ đó đảm bảo hiệu suất và độ ổn định cho toàn bộ hệ thống mạng quang.

******
